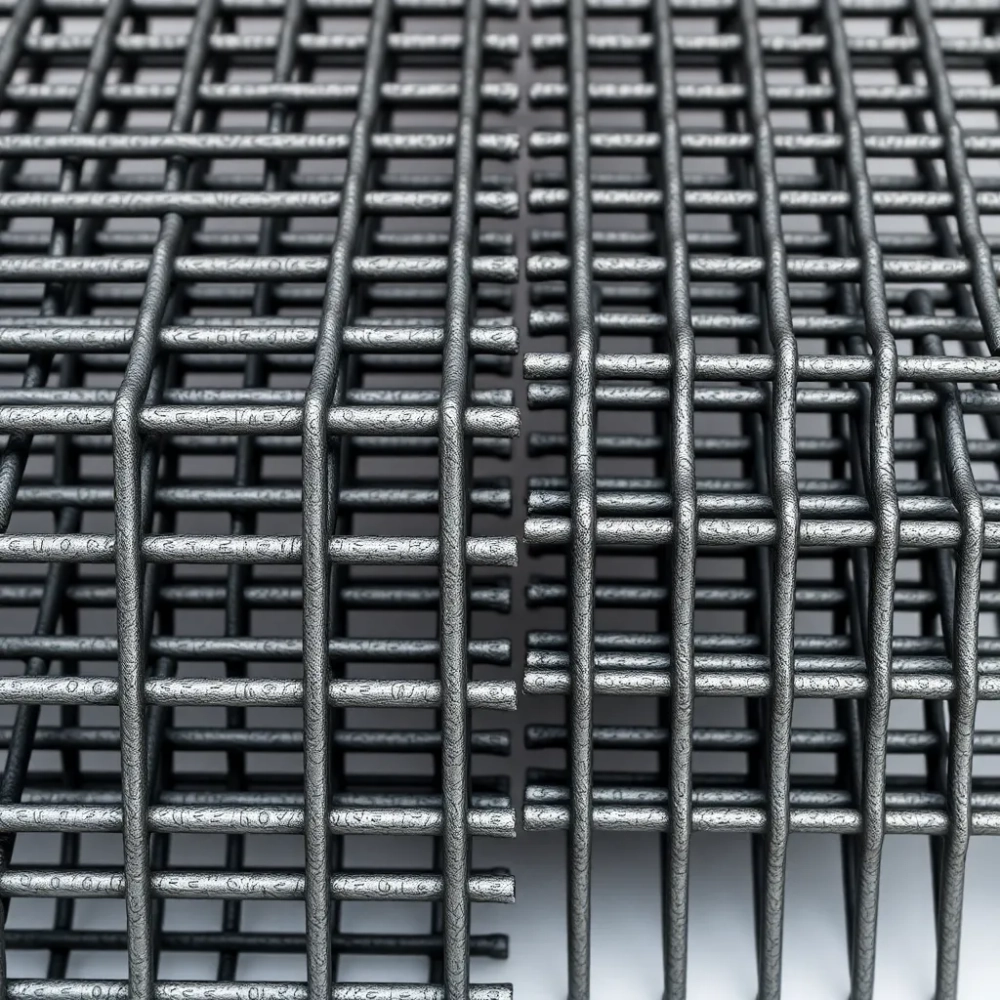

Siatka P1 i P2 wymiary – kompletny poradnik dla stropów Teriva

Strop gęstożebrowy Teriva bez odpowiedniego zbrojenia przypodporowego to jak most bez przegubów: niby stoi, ale przy pierwszym poważnym obciążeniu pęknie dokładnie tam, gdzie go nie wzmocniono. Konkretne wymiary siatki P1 i P2, średnice drutów, szerokość arkusza i zasady zakładu wynikają wprost z normy PN-B-03264:2002, a ich zignorowanie oznacza realne ryzyko zarysowań w strefie podporowej w ciągu pierwszych lat użytkowania. Poniżej pełne parametry techniczne, porównanie z siatkami zaginanymi Z1 i Z2 oraz instrukcja montażu, która odpowiada na pytanie zadawane przez inwestorów najczęściej: ile siatek zbrojeniowych potrzebuję na swój strop.

• Siatki przypodporowe P1 i P2 zastosowanie w stropie Teriva
• Płaskie siatki P1 P2 a zaginane Z1 Z2 porównanie i wybór
• Montaż siatek zbrojeniowych Teriva krok po kroku

Siatki przypodporowe P1 i P2 zastosowanie w stropie Teriva

Siatki P1 i P2 to płaskie arkusze zgrzewane z drutów żebrowanych, układane w górnej warstwie stropu równolegle do żeber, bezpośrednio nad podporami. Ich zadaniem jest przejęcie sił rozciągających, które pojawiają się w strefie przypodporowej, gdzie moment zginający zmienia znak i beton sam nie jest w stanie ich przenieść. Norma zakłada obciążenie charakterystyczne 40 kN/m w pasie o szerokości 0,4-0,5 m od krawędzi podpory, właśnie takie, jakie generują ścianki działowe, meble czy skupione obciążenia użytkowe.

Siatki P1 i P2 różnią się średnicą drutów, a nie wymiarem oczka czy arkusza. P1 wykorzystuje druty ø4,5 mm w kierunku głównym (prostopadle do żeber) i ø4,0 mm w kierunku rozdzielczym. P2 stosuje grubsze pręty: ø5,0 mm i ø4,5 mm. Oczzko w obu przypadkach mierzy 75 × 215 mm, przy czym dłuższy wymiar biegnie zgodnie z osią żeber. Szerokość arkusza wynosi zawsze 780 mm, a długość 2000 mm, co odpowiada jednej siatce przypadającej na żebro w typowym rozstawie 600 mm.

Wybór między P1 a P2 zależy od obciążenia użytkowego. Dla stropów mieszkalnych z lekkimi ściankami działowymi (do 75 kg/m²) wystarcza P1. Gdy w projekcie przewidziano cięższe wykończenie, ściany z cegły pełnej albo lokal usługowy, norma wymaga P2. Siatki układa się w pasie przypodporowym, a więc w odległości do 0,4 L od osi podpory, gdzie L to rozpiętość przęsła.

Płaskie siatki P1 P2 a zaginane Z1 Z2 porównanie i wybór

Siatki zaginane Z1 i Z2 wchodzą do gry, gdy rozpiętość stropu Teriva przekracza 6,0 m. W odróżnieniu od płaskich P-ek, ich arkusze mają fabrycznie wycięte i odgięte do góry skrajne pręty, dzięki czemu po ułożeniu w żebrze tworzą trójwymiarowy ruszt obejmujący górną część kształtki. Z1 używa drutów ø5,0 mm, Z2 stosuje ø6,0 mm, przy zachowaniu tej samej geometrii oczka 75 × 215 mm i wymiarów bazowych 780 × 2000 mm. Po zagięciu wysokość siatki wynosi około 130 mm, co odpowiada wysokości pustaka Teriva ITER 4/6.

Decyzja między P a Z nie jest kwestią widzimisię wykonawcy, lecz konsekwencją obliczeń statycznych. Rozpiętość do 6,0 m w typowym budynku mieszkalnym pozwala stosować wyłącznie siatki płaskie. Powyżej tej wartości, szczególnie w stropach z większym obciążeniem technologicznym, wymagane są jednocześnie siatki Z1 i Z2 ułożone w każdym żebrze, co drastycznie zwiększa zużycie stali do 4-6 kg/m² stropu w samej strefie przypodporowej.

Drzewo decyzyjne jak dobrać siatki do konkretnego stropu

Najprościej zacząć od rozpiętości w świetle. Gdy wynosi ona do 6,0 m, w arkuszu obliczeń znajdą się siatki P1 lub P2. Rodzaj P zależy od kategorii użytkowania: mieszkanie z lekkimi ściankami działowymi to P1, lokal usługowy z pełnymi ścianami murowanymi to P2. Powyżej 6,0 m rozpiętości rozwiązanie zmienia się radykalnie w żebrach muszą pojawić się siatki Z1 i Z2 jednocześnie, a klasyczne P-ki pełnią wówczas jedynie rolę uzupełniającą w strefie narożników.

Częsty błąd polega na traktowaniu siatek przypodporowych jako opcji dodatkowej. Tymczasem ich brak w strefie przypodporowej oznacza brak ciągłości zbrojenia górnej płyty, a to dokładnie tam, gdzie norma PN-B-03264:2002 lokalizuje siły o wartości dochodzącej do 40 kN/m. Pominięcie ich to wbrew pozorom nie oszczędność, lecz gwarancja kosztownych napraw po pierwszej zimie.

Montaż siatek zbrojeniowych Teriva krok po kroku

Prawidłowy montaż zaczyna się od sprawdzenia rozstawu żeber i ułożenia kształtek Teriva. Siatki P1 i P2 trafiają na podpory po ułożeniu pustaków, ale przed montażem zbrojenia rozdzielczego. Arkusze układa się w taki sposób, aby dłuższy wymiar oczka (215 mm) biegł prostopadle do żeber, czyli w kierunku przenoszenia głownych sił rozciągających. Co istotne, pierwsza siatka ląduje bezpośrednio przy podporze, a kolejna z zachowaniem wymaganego zakładu.

Zakład sąsiednich arkuszy w kierunku prostopadłym do żeber wynosi minimum 150 mm, czyli równe jednemu pełnemu oczku. W kierunku równoległym zakład nie jest wymagany, ponieważ druty rozdzielcze nie przenoszą sił głównych. Siatki trzeba unieruchomić przed betonowaniem, ponieważ wibrowanie mieszanki potrafi przesunąć arkusz nawet o kilka centymetrów, a to oznacza utratę wymaganej otuliny 15-20 mm od górnej krawędzi stropu.

W przypadku siatek zaginanych Z1 i Z2 procedura wygląda inaczej. Arkusz wsuwa się w żebro przed ułożeniem kształtek sąsiednich, a jego zagięte końce wchodzą w górną warstwę płyty. Po ustawieniu kształtki z obu stron zagięte pręty opierają się na jej krawędzi, co samoistnie centruje siatkę. Montaż zaczyna się od skrajnych żeber przy podporze i postępuje ku środkowi przęsła.

Checklista przed betonowaniem

• Zakład siatek P1/P2: min. 150 mm w kierunku prostopadłym do żeber.
• Otulina górna: 15-20 mm, kontrolowana przez podkładki dystansowe.
• Stabilizacja: druty wiązałkowe lub strzemiona w co trzecim oczku.
• Zgodność typu: P1/P2 czy Z1/Z2 zgodne z projektem i obliczeniami.
• Ciągłość: brak luk w narożnikach i przy otworach w stropie.

Najczęstsze błędy wykonawcze

Brak zakładu przy łączeniu arkuszy to grzech numer jeden na polskich budowach. Wykonawca tnie siatkę na wymiar, nie uwzględniając wymaganego 150 mm, bo tak szybciej i zużywa mniej drutu. W efekcie w strefie podporowej pojawiają się rysy prostopadłe do żeber, zwykle w ciągu dwóch-trzech sezonów grzewczych. Naprawa wymaga skucia warstwy nadbetonu i ułożenia zbrojenia od nowa, co generuje koszt pięciokrotnie wyższy niż prawidłowy montaż.

Drugi błąd to pomylenie typu siatki. Monterzy sięgają po P1 zamiast P2, bo P1 jest lżejsza i łatwiejsza w transporcie po rusztowaniu. Różnica w nośności wynosi około 30%, a w stropie z ciężkimi ściankami działowymi kończy się to zarysowaniami przy pierwszym większym obciążeniu. Trzeci problem, niestabilne podparcie, wynika z wibrowania podczas betonowania. Siatka, która w trakcie wylewania mieszanki przesunęła się w dół, traci wymaganą otulinę i po związaniu betonu koroduje znacznie szybciej.

FAQ praktyczne

Ile siatek zbrojeniowych zamówić? Prosta reguła: jedna siatka P1 lub P2 na każde żebro w strefie przypodporowej, czyli na odcinku 0,4 L od osi podpory. Przy rozstawie żeber 600 mm i obu podporach dla przęsła 5,0 m wychodzi około 7 sztuk na metr bieżący stropu. Producent zawsze zaokrągla zapas do 10%, bo cięcie i zakład generują odpady.

Czy można pominąć siatki w stropach o małej rozpiętości? Nie, jeśli projekt zawiera obliczenia statyczne zgodne z PN-B-03264:2002. Nawet przy 3,5 m rozpiętości siły przypodporowe sięgają 30-35 kN/m i wymagają wzmocnienia. Oszczędność rzędu 200-400 zł na strop to za mało, żeby ryzykować utratę gwarancji i bezpieczeństwa.

Skąd wiadomo, czy w danym stropie potrzebne są Z1 i Z2 jednocześnie? Z dokumentacji projektowej. Jeśli rozpiętość przekracza 6,0 m lub obciążenie użytkowe wynosi powyżej 3,0 kN/m², w tabeli zbrojenia pojawią się oba typy siatek zaginanych. W razie wątpliwości jedyną wiążącą odpowiedź daje projektant konstrukcji.

Źródła danych i normy

Wymiary, średnice drutów i zasady rozmieszczenia siatek zbrojeniowych w stropach Teriva wynikają z normy PN-B-03264:2002 „Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie" oraz z katalogów producentów systemów stropowych (Stropy Teriva, Iterbud). Zasady ogólne zbrojenia stropów gęstożebrowych reguluje ponadto PN-EN 1992-1-1 (Eurokod 2). Tekst opracowano na podstawie dostępnych katalogów technicznych i obowiązujących norm, bez powoływania się na konkretne materiały producentów.

Dobór siatek zbrojeniowych do konkretnego stropu Teriva wymaga analizy projektu budowlanego, w tym obliczeń statycznych i zestawienia obciążeń. Wszelkie decyzje o zmianie typu siatki (P1 na P2, P na Z) powinny być każdorazowo konsultowane z autorem projektu konstrukcji i wpisane do dziennika budowy. W razie rozbieżności między informacjami z katalogu a stanem faktycznym na budowie wiążące są zapisy w projekcie zatwierdzonym w pozwoleniu na budowę.
